چگونه طراحی شیر پایی فلپ پی وی سی را بهینه کنیم؟

من به عنوان تامین کننده شیرهای پایه PVC Flap، اهمیت بهینه سازی طراحی این اجزای ضروری را درک می کنم. یک سوپاپ فلپ پی وی سی با طراحی خوب می تواند عملکرد، دوام و کارایی را در کاربردهای مختلف مانند سیستم های تامین آب، آبیاری و جابجایی سیالات صنعتی به میزان قابل توجهی افزایش دهد. در این پست وبلاگ، من برخی از استراتژی ها و ملاحظات کلیدی را برای بهینه سازی طراحی یک شیر پایه PVC Flap به اشتراک خواهم گذاشت.

1. انتخاب مواد

انتخاب مواد PVC برای عملکرد شیر پای فلپ اساسی است. رزین PVC با کیفیت بالا باید برای اطمینان از مقاومت شیمیایی عالی، استحکام مکانیکی و دوام طولانی مدت انتخاب شود. به عنوان مثال، PVC با وزن مولکولی بالا اغلب مقاومت در برابر ضربه و ثبات ابعادی بهتری را ارائه می دهد. بعلاوه، این ماده باید طوری فرموله شود که در برابر تخریب ناشی از قرار گرفتن در معرض آب، مواد شیمیایی و اشعه ماوراء بنفش مقاومت کند، به خصوص اگر قرار است دریچه در خارج از منزل یا در محیط های خشن استفاده شود.

هنگام انتخاب پی وی سی، در نظر گرفتن فرآیند ساخت نیز مهم است. لوله ها و اتصالات پی وی سی اکسترود شده ممکن است دارای خواص متفاوتی در مقایسه با قطعات قالب گیری تزریقی باشند. برای شیر پای فلپ، قالب‌گیری تزریقی می‌تواند کنترل دقیق‌تری بر شکل و ابعاد بدنه شیر و فلپ ارائه دهد و از تناسب مناسب و عملکرد روان اطمینان حاصل کند.

2. طراحی فلپ

فلپ حیاتی ترین قسمت متحرک شیر پایی فلپ PVC است. طراحی آن به طور مستقیم بر توانایی شیر برای جلوگیری از جریان برگشتی و حفظ آب بندی مناسب تأثیر می گذارد.

شکل و اندازه

شکل فلپ باید به دقت طراحی شود تا از مهر و موم محکم روی صندلی سوپاپ اطمینان حاصل شود. فلپ دایره ای یا بیضی شکل معمولا استفاده می شود زیرا می تواند یک نیروی آب بندی یکنواخت را در اطراف محیط ایجاد کند. اندازه فلپ باید متناسب با دهانه شیر باشد. اگر فلپ خیلی کوچک باشد، ممکن است به درستی آب بندی نشود و منجر به نشتی شود. از طرف دیگر، یک فلپ بزرگ ممکن است باعث ایجاد اصطکاک بیش از حد در هنگام باز و بسته شدن شود و کارایی شیر را کاهش دهد.

مکانیزم لولا

مکانیسم لولای فلپ یکی دیگر از جنبه های مهم است. باید طوری طراحی شود که امکان چرخش صاف فلپ با حداقل مقاومت را فراهم کند. یک لولای خوب طراحی شده می تواند از چسبیدن یا گیر کردن فلپ جلوگیری کند که می تواند منجر به خرابی شود. برخی از طرح‌های مدرن از لولاهای PVC منعطف استفاده می‌کنند که جدایی‌ناپذیر از فلپ و بدنه شیر هستند و نیازی به اجزای لولای فلزی یا پلاستیکی جداگانه ندارند. این نه تنها فرآیند تولید را ساده می کند، بلکه خطر خوردگی و خرابی مکانیکی را نیز کاهش می دهد.

3. طراحی بدنه شیر

بدنه دریچه پشتیبانی ساختاری برای فلپ و اتصال به خط لوله را فراهم می کند.

طراحی ورودی و خروجی

ورودی و خروجی شیر پایه PVC Flap باید طوری طراحی شود که مقاومت جریان را به حداقل برساند. انتقال صاف و مخروطی از خط لوله به دهانه شیر می تواند به کاهش آشفتگی و افت فشار کمک کند. علاوه بر این، قطر ورودی و خروجی باید با اندازه خط لوله مطابقت داشته باشد تا از سرعت جریان مناسب اطمینان حاصل شود. به عنوان مثال، اگر شیر در کاربردهای با جریان بالا استفاده می شود، ممکن است به بدنه شیر با قطر بزرگتر برای تطبیق حجم افزایش یافته سیال نیاز باشد.

نصب و اتصال

شیر باید به راحتی نصب شود و به خط لوله متصل شود. روش‌های اتصال متداول برای شیرهای پایه پی وی سی فلپ شامل اتصالات سوکت و اتصالات رزوه‌ای است. اتصالات سوکت محبوب هستند زیرا به راحتی جمع می شوند و مهر و موم قابل اعتمادی را ارائه می دهند. هنگام طراحی بدنه شیر، ابعاد سوکت باید دقیقاً ماشین کاری شود تا از تناسب محکم با لوله های PVC مربوطه اطمینان حاصل شود. از سوی دیگر، اتصالات رزوه ای انعطاف پذیری بیشتری از نظر نصب و جداسازی را ارائه می دهند، اما برای جلوگیری از نشتی نیاز به آب بندی مناسب دارند.

4. عملکرد آب بندی

عملکرد خوب آب بندی برای شیر پایی فلپ PVC برای جلوگیری از جریان برگشتی و نشت بسیار مهم است.

طراحی صندلی سوپاپ

نشیمن سوپاپ سطحی است که فلپ روی آن آب بندی می شود. برای اطمینان از تماس محکم با فلپ باید صاف و صاف باشد. مواد نشیمنگاه سوپاپ نیز باید با مواد فلپ سازگار باشد تا از سایش و پارگی جلوگیری شود. برخی از شیرها از یک مهر و موم لاستیکی یا الاستومری روی نشیمنگاه شیر برای افزایش عملکرد آب بندی استفاده می کنند. این می تواند مهر و موم انعطاف پذیرتر و قابل اعتمادتری را فراهم کند، به خصوص در کاربردهایی که ممکن است تغییرات جزئی در موقعیت یا تراز فلپ وجود داشته باشد.

نیروی آب بندی

نیروی آب بندی فلپ در برابر نشیمنگاه سوپاپ توسط عوامل مختلفی از جمله وزن فلپ، فشار سیال و طراحی مکانیزم لولا تعیین می شود. در برخی موارد می توان از فنرها یا وزنه های اضافی برای افزایش نیروی آب بندی استفاده کرد. با این حال، تعادل نیروی آب بندی برای جلوگیری از نیروی بیش از حد که می تواند باعث سایش زودرس فلپ یا نشیمنگاه سوپاپ شود، مهم است.

5. ویژگی های جریان

بهینه‌سازی ویژگی‌های جریان دریچه پایه PVC Flap می‌تواند عملکرد و کارایی کلی آن را بهبود بخشد.

طراحی مسیر جریان

مسیر جریان داخلی شیر باید طوری طراحی شود که انسداد و آشفتگی به حداقل برسد. یک مسیر جریان مستقیم به طور کلی ترجیح داده می شود زیرا امکان جریان کارآمدتر سیال را فراهم می کند. هر گونه خمیدگی یا برآمدگی در مسیر جریان می تواند باعث افت فشار و کاهش سرعت جریان شود. علاوه بر این، پایان سطح مسیر جریان داخلی باید صاف باشد تا اصطکاک را کاهش دهد و جریان را بهبود بخشد.

نرخ جریان و رتبه بندی فشار

شیر باید طوری طراحی شود که میزان جریان و فشار مورد انتظار در برنامه را کنترل کند. سرعت جریان با سطح مقطع باز شدن شیر و سرعت سیال تعیین می شود. درجه فشار شیر باید برای تحمل حداکثر فشار کاری در سیستم کافی باشد. هنگام طراحی شیر، مهم است که عواملی مانند نوع سیال، دما و ارتفاع را در نظر بگیرید، زیرا همه اینها می توانند بر میزان جریان و فشار مورد نیاز تأثیر بگذارند.

6. سازگاری با سایر اجزا

در یک سیستم جابجایی مایعات، شیر پایه PVC Flap Foot Valve باید با اجزای دیگر مانند لوله ها، پمپ ها و فیلترها سازگار باشد.

سازگاری مواد

مواد PVC شیر باید با مواد سایر اجزای سیستم سازگار باشد. به عنوان مثال، اگر خط لوله از نوع دیگری از پلاستیک یا فلز ساخته شده باشد، نباید هیچ واکنش شیمیایی یا مشکلات سازگاری که منجر به خوردگی یا تخریب شود، وجود داشته باشد.

سازگاری اتصال

شیر باید از نوع اتصال و اندازه مناسب برای مطابقت با سایر اجزای سیستم برخوردار باشد. این عملکرد مناسب و قابل اعتماد را تضمین می کند. به عنوان مثال، اگر خط لوله از اتصالات نوع سوکت استفاده می کند، شیر باید دارای طراحی سوکت سازگار باشد.

7. تعمیر و نگهداری و قابلیت سرویس دهی

شیر پایی فلپ پی وی سی با طراحی خوب باید نگهداری و سرویس دهی آسانی داشته باشد.

قابلیت دسترسی

شیر باید به گونه ای طراحی شود که فلپ و سایر اجزای داخلی به راحتی برای بازرسی و نگهداری قابل دسترسی باشند. این ممکن است شامل طراحی پوشش های قابل جابجایی یا پورت های دسترسی باشد. به عنوان مثال، برخی از شیرها دارای یک درپوش انتهایی قابل جابجایی هستند که امکان دسترسی آسان به فلپ و صندلی سوپاپ برای تمیز کردن یا تعویض را فراهم می کند.

قابلیت تعویض قطعات

تک تک اجزای شیر مانند فلپ و آب بند باید به راحتی قابل تعویض باشند. این باعث کاهش هزینه و زمان خرابی مربوط به تعمیر و نگهداری می شود. هنگام طراحی شیر، استفاده از اجزای استاندارد که به راحتی در بازار موجود است، مهم است.

نتیجه گیری

بهینه سازی طراحی یک شیر پایه پی وی سی فلپ نیاز به یک رویکرد جامع دارد که عوامل مختلفی از جمله انتخاب مواد، طراحی فلپ، طراحی بدنه شیر، عملکرد آب بندی، ویژگی های جریان، سازگاری با سایر اجزا، و نگهداری و سرویس را در نظر می گیرد. با توجه به این جزئیات، ما می‌توانیم شیرهای پایه PVC با کیفیت بالا را تولید کنیم که عملکرد قابل اعتماد، دوام طولانی مدت و عملکرد کارآمد را ارائه می‌دهد.

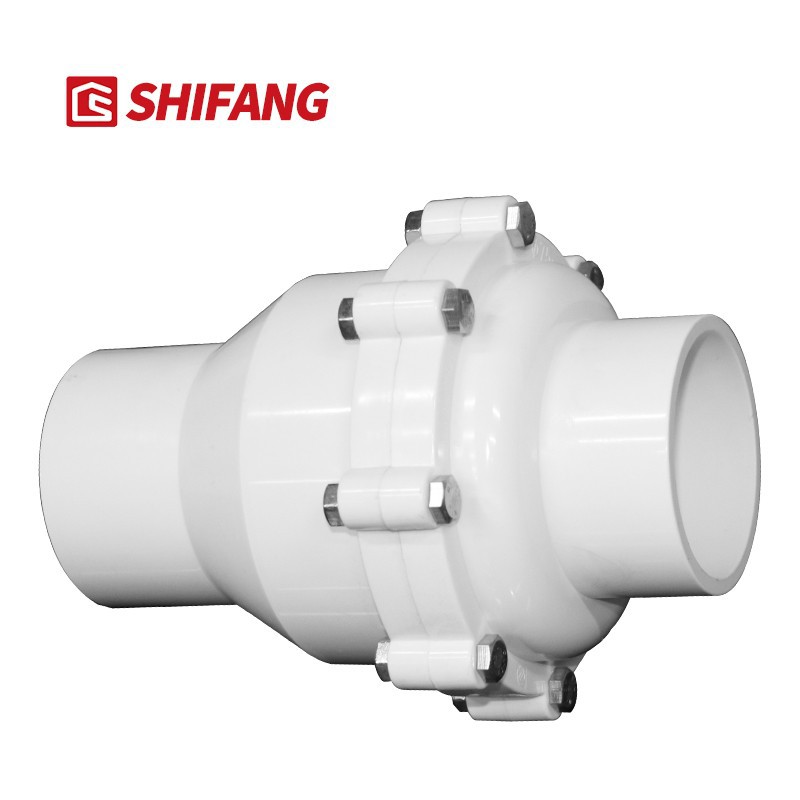

اگر به شیرهای پایه پی وی سی فلپ ما یا سایر محصولات مرتبط مانندسوپاپ های توپی سوکت پی وی سی،شیر چک فلپ پی وی سی، وشیر توپی دسته فولادی پی وی سیلطفا برای کسب اطلاعات بیشتر و بحث در مورد خرید با ما تماس بگیرید. ما متعهد به ارائه بهترین محصولات و خدمات برای رفع نیازهای شما هستیم.

مراجع

• ASME B16.34 - 2017، سوپاپ - فلنج دار، رزوه دار و انتهای جوش.
• ISO 10932:2010، سیستم های لوله کشی پلاستیک - شیرهای تامین آب - روش های تست و الزامات عملکرد.
• ASTM D1784 - 19، مشخصات استاندارد برای ترکیبات پلی سخت (وینیل کلرید) (PVC) و ترکیبات کلردار پلی (وینیل کلرید) (CPVC).
